Diseño de la sonda MedUX Mobile 3.0.
El proyecto partía de la necesidad de adaptar el diseño previo al nuevo modelo de sonda, para ello era necesario realizar un estudio mecánico de los componentes que integran la nueva sonda MedUX Mobile.

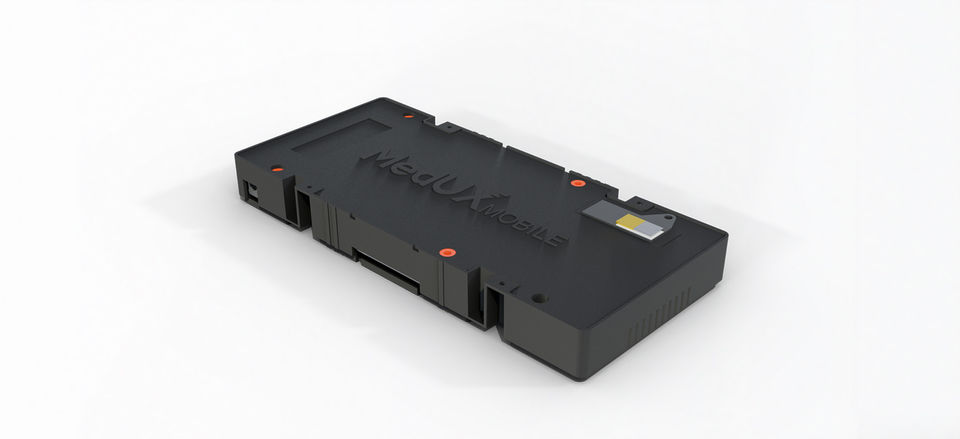

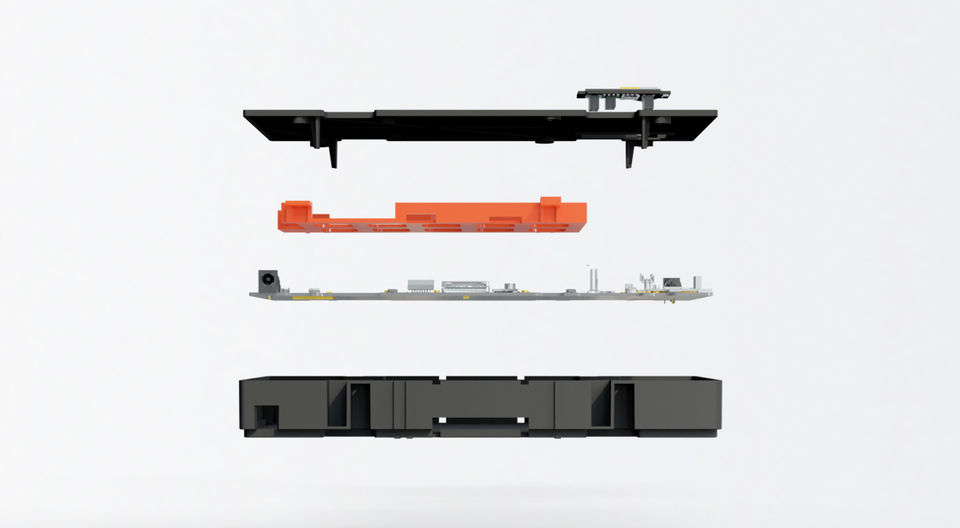

Se diseñaron los registros para conexiones externas, la nueva distribución de componentes en la placa base y en la placa del conector, y una nueva carcasa intermedia que optimiza el espacio interior, asegurando la fijación estable de los componentes y el montaje de la carcasa de cierre de forma correcta.
Diseño de
la placa intermedia del microprocesador

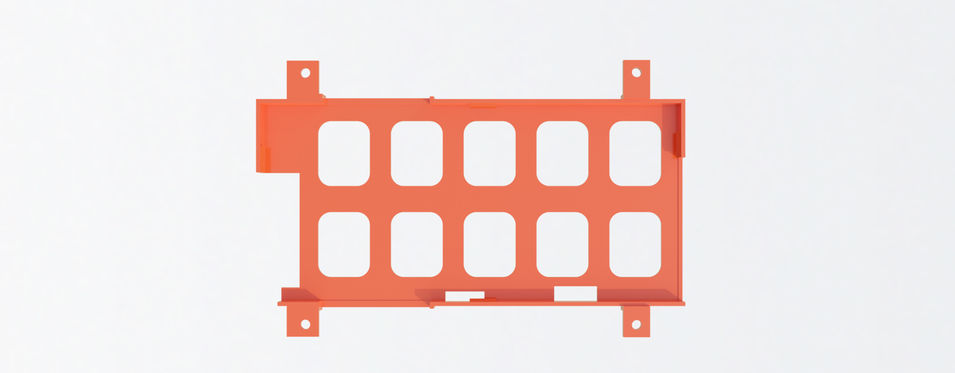

El diseño de la placa intermedia se adapta a las necesidades que presenta el producto. Se trata de una placa que ayuda a optimizar el espacio interior, permitiendo la disposición de los elementos electrónicos gracias a rebajes, mordiscos y espesores controlados en todo el diseño.
Resultado

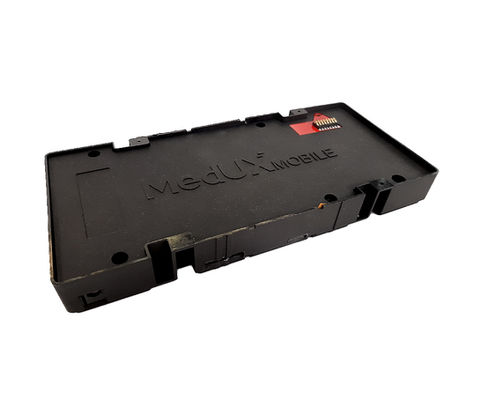

Para el diseño de la sonda MedUX Mobile 3.0, prototipamos las piezas modificadas con impresión 3D para verificar su correcto funcionamiento y especificaciones. El último pasó tras el testeo de las impresiones de prueba, consistió en la preparación de los archivos finales para la fabricación en serie
en China.
